METAL SHARK® BIG
- Stabile Aluminiumausführung – besonders robust und wetterfest mit kurzer metallfreier Zone
- Optimal als Schutz von Hackern und OSB-Flakern
- Höchste Suchleistung und Störfestigkeit durch 4-Quadranten-Technologie, Option Power Drive
- Wartungsfrei: Kalibrierautomatik und automatische Balance-Regelung
- Einfache Installation und Intuitive Bedienung
- Fernbedienung und Fernwartung (Option SHARKNET®) mit Dokumentation aller Einstellungen, Metallmeldungen etc.
Eigenschaften
- Durchlassbreiten Standard bis 2m x 1,6m (weitere Größen auf Anfrage)
- Maximale Suchleistung bei höchster Zuverlässigkeit im gesamten Detektionsraum durch 4-Quadranten-Technologie
- Einfache Einrichtung durch Einlern-Assistent
- Einfache Bedienung durch intuitive und mehrsprachige Menüs
- Speicher für bis zu 250 Produkte
- Dokumentation aller Ereignisse und Metallmeldungen
- Fernbedienung und Fernwartung über das Firmennetzwerk mittels SHARKNET® Software (Option)
- Erweiterter Temperaturbereich bis -40°C mit speziell angepasstem Sensor und speziell ausgerüstetem Steuergerät (Option)
- 4-Level Passwortsystem, autom. Abmelden nach Zeitablauf
Funktion
Der METAL SHARK® BIG mit rechteckiger Durchlassöffnung ist speziell für große Produkte wie Baumstämme, Ballen oder Recycling-Holz konstruiert. Er erkennt Eisen, Edelstahl, Aluminium etc. präzise und zuverlässig auch unter schwierigen Bedingungen.
Dank des robusten Designs eignet er sich besonders gut für den Industrieeinsatz auf rauem Terrain. Der typische Einbau ist in einem Trogförderband mit flachem Gurt, oder in einem speziell vorbereiteten Vibrationsförderer.

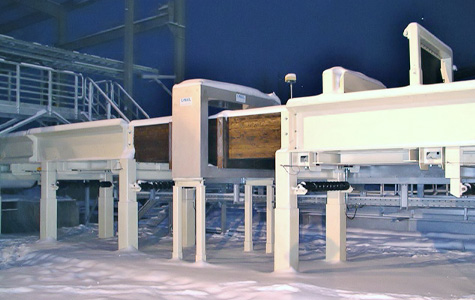

Bildergalerie
Lieferumfang
- Detektionseinheit (Sensor) BIG

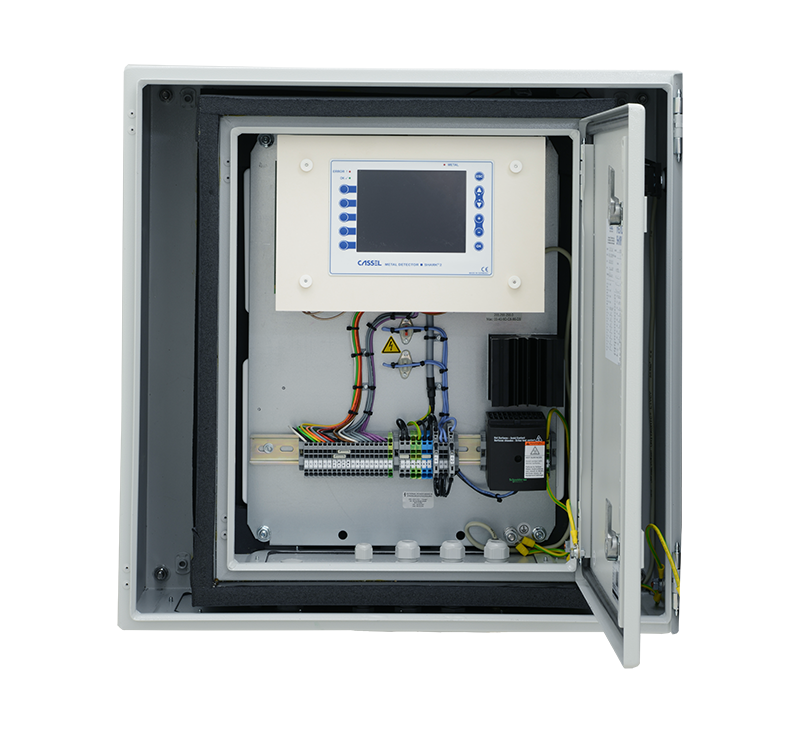

- Steuergerät METAL SHARK® im Schaltschrank
Anwendung
- Schutz der Verarbeitungsmaschinen vor Metallteilen
- Überwachung von großem Stückgut - besonders für Baumstämme geeignet
- Überwachung von Schüttgütern wie Hackschnitzel
- Einsatz vorzugsweise an Trogförderbändern
Spezifikationen
| Modellname | METAL SHARK® BIG |
| Elektronik | Digitaler Signalprozessor, digitale Frequenzerzeugung, digitale Balance-Regelung, Kalibrierautomatik, digitale Störfilter, integrierte flexible Steuerfunktionen |
| Eingangssignale | 2 analog 0…10 V DC (Option: 4-20 mA) 8 frei konfigurierbare 24 V DC-Signale, z.B. für Drehgeber, Produkterkennung, Taster |
| Ausgangssignale | 2 potenzialfreie Wechsler: „Fehler“ und „Metall“ 8 frei konfigurierbare 24 V DC-Signale, z.B. Magnetventil, optischer/akustischer Alarm |
| Messmethode | Hochfrequenz-Magnetfeld, Mehrkanalbetrieb, symmetrische Empfängerspulen |
| Metalldetektion | Eisen, Nicht-Eisen (z.B. Tombak, Messing, Bronze, Alu, Blei etc.) und Edelstahl |
| Produktkompensation | 250 Speicherplätze, automatische Kompensation, mit Einlern-Assistent |
| Schutzart | IP 65 |
| Umgebung | -30° C bis +40° C (UL-Version: -20°C bis +40°C) | Option: bis -40° C oder +55° C, rel. Feuchte 20% bis 90% nicht kondensierend, >95% relative Feuchte (kondensierend) bei geschlossenem Schaltschrank |
| Produkttemperatur | bis 70°C |
| Stromversorgung | 1 Phase 110-230 V AC +/- 5% 20 W typ. (60 W max.) |
| Schnittstelle | RS232, LAN (optional, für SHARKNET®), USB (optional) |
| Wartung | Wartungsfreie, sich selbst kalibrierende Sensoren |
| Diagnose | integrierte Diagnose-Software, automatischer Selbsttest |
| Konformitäten | CE |
Downloads
Data Sheet METAL SHARK® BIG - A4
Zubehör & Extras
Der SHARKNET® BIG kann durch diverse Sonderausführungen und Zubehörteile perfekt an Ihre Produktion angepasst werden.
Verschiedenen Temperaturerfordernisse werden ebenso berücksichtigt wie komplizierte Anforderungen des Produktes an die Metallerkennung.
