METAL SHARK® BIG pba
- Optimal auf Holz- oder Holzfaserplatten sowie die Vorprodukte abgestimmt
- AutoSens-Technologie zur automatischen Anpassung der Empfindlichkeit auf die Mattenhöhe
- Wartungsfrei durch automatische Balance- und Kalibrierungskontrolle
- Stabile Aluminiumausführung: besonders robust und leicht zu reinigen
- Höchste Empfindlichkeit durch 4-Quadrantentechnologie
- Intuitive Steuerung und einfache Installation durch Autokalibrierung und Einlern-Assistent
Eigenschaften
- Durchlassbreiten Standard 1 m - 5 m (weitere Größen auf Anfrage)
- Maximale Suchleistung bei höchster Zuverlässigkeit im gesamten Detektionsraum durch 4-Quadranten-Technologie
- Einfache Einrichtung durch Einlern-Assistent
- Einfache Bedienung durch intuitive und mehrsprachige Menüs
- Speicher für bis zu 250 Produkte
- 4-Level Passwortsystem, autom. Abmelden nach Zeitablauf
- Dokumentation aller Ereignisse und Metallmeldungen
- Fernbedienung und Fernwartung über das Firmennetzwerk mittels SHARKNET® Software (Option)
- Erweiterter Temperaturbereich bis -40°C mit speziell angepasstem Sensor und speziell ausgerüstetem Steuergerät (Option)
- Zyklische Funktionsüberwachung mit Performance Validation System (PVS)
Funktion
Der METAL SHARK® BIG pba mit rechteckiger Durchlassöffnung bei eher niedriger Durchlasshöhe ist speziell für die Überwachung von Fasermatten, MDF-, OSC- oder Spanplatten sowie andere Plattenmetaerialien konstruiert. Er erkennt er magnetische und nicht-magnetische Metallverunreinigungen (Eisen, Edelstahl, Aluminium etc.) präzise und zuverlässig auch unter schwierigen Bedingungen.

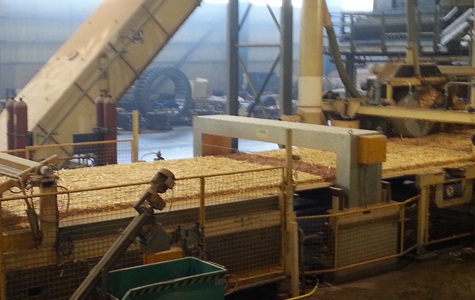

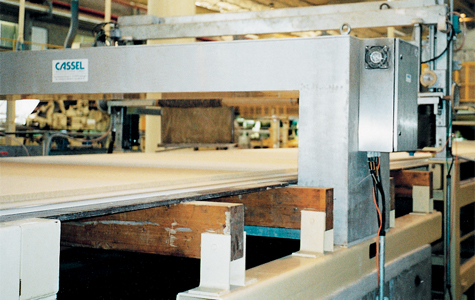

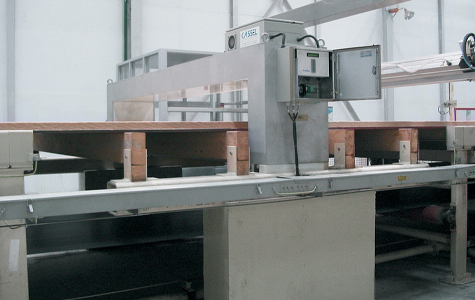

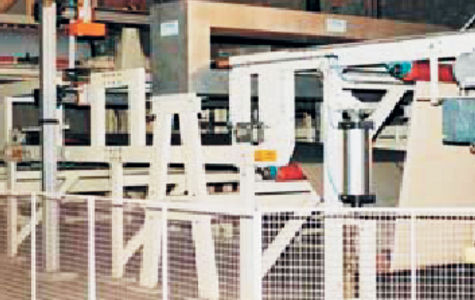

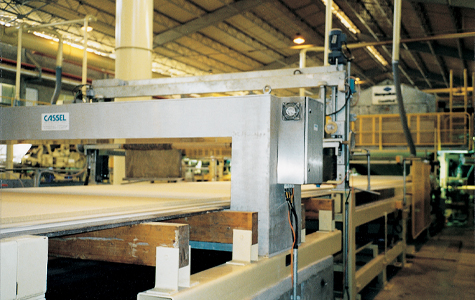

Der typische Einbau findet um ein Förderband mit flachem Gurt herum statt.
Bildergalerie
Lieferumfang
- Detektionseinheit (Sensor) BIG pba
- Steuergerät METAL SHARK® in Edelstahlgehäuse
Anwendung
- Schutz der Werkzeuge und Maschinen vor Metallteilen wie Nägeln oder Schrauben
- Überwachung besonders großer, flächiger Produkte auf Metall z.B. MDF- oder Spanplatten, Pappen oder Papier sowie deren Vorprodukte
Spezifikationen
| Modellname | METAL SHARK® BIG pba |
| Elektronik | Digitaler Signalprozessor, digitale Frequenzerzeugung, digitale Balance-Regelung, Kalibrierautomatik, digitale Störfilter, integrierte flexible Steuerfunktionen |
| Eingangssignale | 2 analog 0…10 VDC (Option: 4-20 mA) 8 frei konfigurierbare 24 V DC-Signale, z.B. für Drehgeber, Produkterkennung, Taster |
| Ausgangssignale | 2 potenzialfreie Wechsler: „Fehler“ und „Metall“ 8 frei konfigurierbare 24 V DC-Signale, z.B. Magnetventil, optischer/akustischer Alarm |
| Messmethode | Hochfrequenz-Magnetfeld, Mehrkanalbetrieb, symmetrische Empfängerspulen |
| Metalldetektion | Eisen, Nicht-Eisen (z.B. Aluminium oder Kupfer) und Edelstahl |
| Produktkompensation | 250 Speicherplätze, automatische Kompensation, mit Einlern-Assistent |
| Schutzart | IP 65 |
| Umgebung | -30° C bis +40° C (UL-Version: -20°C bis +40°C) | Option: bis -40° C oder +55° C, rel. Feuchte 20% bis 90% nicht kondensierend, >95% relative Feuchte (kondensierend) bei geschlossenem Schaltschrank |
| Produkttemperatur | bis +70° C |
| Stromversorgung | 1 Phase 110-240 V AC +/- 5% 20 W typ. (60 W max.) |
| Schnittstelle | RS232, LAN (optional, für SHARKNET®), USB (optional) |
| Wartung | Wartungsfreie, sich selbst kalibrierende Sensoren |
| Diagnose | integrierte Diagnose-Software, automatischer Selbsttest |
| Konformitäten | CE |
Downloads
Data Sheet METAL SHARK® BIG PBA - A4
Zubehör & Extras
Der METAL SHARK® BIG pba kann durch diverse Sonderausführungen und Zubehörteile perfekt an Ihre Produktion angepasst werden.
Verschiedenen Temperaturerfordernisse werden ebenso berücksichtigt wie komplizierte Anforderungen des Produktes an die Metallerkennung.
