METAL SHARK® FL
- Detektiert zuverlässig magnetische und nicht-magnetische Metalle in Stoffen und Bahnen
- Besonders flach für optimale Annäherung an den Bahnverlauf
- FL compact zusätzlich drehbar
- Höchste Empfindlichkeit durch 4-Quadrantentechnologie
- Intuitive Steuerung, einfache Installation, Autokalibrierung und Einlern-Assistent
- Wartungsfrei durch automatische Balance- und Kalibrierungskontrolle
Eigenschaften
- Maximale Suchleistung bei höchster Zuverlässigkeit im gesamten Detektionsraum durch 4-Quadranten-Technologie
- Einfache Einrichtung durch Einlern-Assistent
- Einfache Bedienung durch intuitive und mehrsprachige Menüs
- Speicher für bis zu 250 Produkte
- 4-Level Passwortsystem, autom. Abmelden nach Zeitablauf
- Dokumentation aller Ereignisse und Metallmeldungen
- Fernbedienung und Fernwartung über das Firmennetzwerk mittels SHARKNET® Software (Option)
- Zyklische Funktionsüberwachung mit Performance Validation System (PVS)
Funktion
Die Metalldetektoren METAL SHARK® FL und FL compact werden üblicherweise für die Untersuchung von Vliessstoffen, Textilien und Folien eingesetzt.
Beide Detektoren sind besonders flach und in Breiten von 1.000 – 4.000 mm erhältlich. FL compact ist zusätzlich drehbar gelagert, so dass er sich auch an schräg verlaufende Bahnen anpassen lässt.
Aufgrund der hohen Empfindlichkeiten der FL Modelle werden winzige magnetischen und nicht magnetischen Metallpartikel (z.B. Eisen, Aluminium und Edelstahl) über die gesamte Breite erkannt.

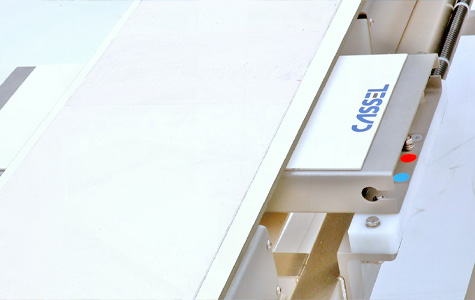

Bildergalerie
Lieferumfang
- Detektionseinheit (Sensor) FL oder FL compact
- Steuergerät METAL SHARK® in Edelstahlgehäuse mit separater Wandmontage
Anwendung
- Überwachung von Stoff-, Vlies- oder auch Kunststoffbahnen
- Qualitätssicherung bei Wareneingang, Warenausgang oder während laufender Produktion
- Maschinen- oder Endverbraucherschutz, z.B. vor Nadelbruch
Spezifikationen
| Modellname | METAL SHARK® FL |
| Elektronik | Digitaler Signalprozessor, digitale Frequenzerzeugung, digitale Balance-Regelung, Kalibrierautromatik, digitale Störfilter, integrierte flexible Steuerfunktionen |
| Eingangssignale | 2 analog 0…10 V DC (Option: 4-20 mA) 8 frei konfigurierbare 24 V DC-Signale, z.B. für Drehgeber, Produkterkennung, Taster |
| Ausgangssignale | 2 potenzialfrei: „Fehler“ und „Metall“ 8 frei konfigurierbare 24 V DC-Signale, z.B. für Metall, Förderband starten |
| Messmethode | Hochfrequenz-Magnetfeld, Mehrkanalbetrieb, symmetrische Empfängerspulen |
| Metalldetektion | Eisen, Nicht-Eisen (z.B. Aluminium oder Kupfer) und Edelstahl |
| Produktkompensation | 250 Speicherplätze, automatische Kompensation, mit Einlern-Assistent |
| Schutzart | Steuergerät IP65, Sensor IP54 (optional IP66) |
| Umgebung | Steuergerät -20° C bis +40° C, Option: bis -40° C oder +55° C, rel. Feuchte 20% bis 90% nicht kondensierend Sensor -30° C bis +60° C, optional bis +90° C |
| Produkttemperatur | standard: -30°C bis +40°C optional: bis -40°C oder bis +60°C |
| Stromversorgung | 1 Phase 110-230 V AC +/- 5% 20 W typ. (60 W max.) |
| Schnittstelle | RS232, LAN (optional, für SHARKNET®), USB (optional) |
| Wartung | Sehr wartungsarme, sich selbst kalibrieren Sensoren |
| Diagnose | integrierte Diagnose-Software, automatischer Selbsttest |
| Konformitäten | CE |
Downloads
Data Sheet METAL SHARK® FL - A4
Zubehör & Extras
Die Detektoren METAL SHARK® FL und FL compact können durch diverse Sonderausführungen und Zubehörteile perfekt an Ihre Produktion angepasst werden.
Verschiedene Temperaturerfordernisse werden ebenso berücksichtigt wie komplizierte Anforderungen des Produktes an die Metallerkennung.
