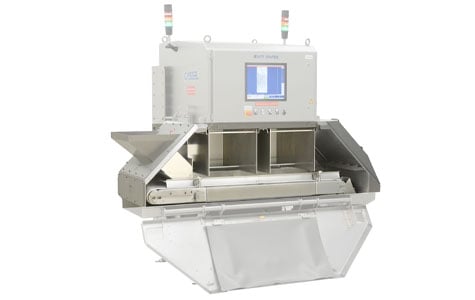

XRAY SHARK® XD BULK

  • Röntgenüberwachung für Schüttgüter in der Lebensmittel- und Non-Food Industrie
  • Erkennt zuverlässing Fremdkörper mit hoher Dichte wie Metall, Keramik, Stein oder Kunststoff
  • Einfache Bedienung mit Autokalibrierung und übersichtlichen Menüs auf integriertem 17“ Touchscreen
  • Spezielle XIA Software für exakte und zuverlässige Echtzeitanalyse

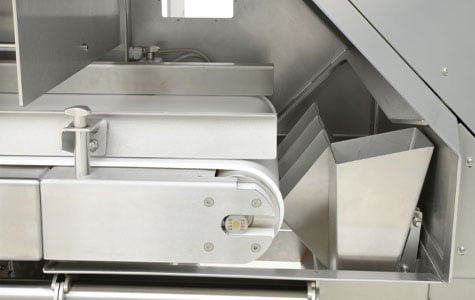

  • Integrierte Auswurfeinheit: Einzel- oder Mehrklappenvariante sowie Luftpistolenoption für besonders materialsparende Ausleitung von Verunreinigungen möglich
XRAY SHARK® XD BULK

Eigenschaften

  • Echtzeit-Erkennung mit farbiger Kontaminationsanalyse
  • Funktionen zur Maskierung von Produktteilen zur besseren Erkennung von Verunreinigungen
  • Automatisches Speichern von Inspektionsdaten mit Zeit-/Datumsstempel
  • Benutzerfreundliche Bedienung im Tagesgeschäft mit 255 vorab gespeicherten Produkten
  • USB und Ethernet für Datentransfer
  • Einfache Reinigung und Wartung
  • Eingebaute Fernwartung
  • 24 Stunden Non-Stop-Betrieb
  • Zuverlässiger deutscher Sicherheitsstandard - TÜV-Prüfung inkl. Zertifikat möglich

Funktion

Das XD BULK Röntgensystem eignet sich besonders für lose Lebensmittel oder Non-Food-Produkte, z.B. unverpackte Nüsse, Trockenfrüchte oder Süßigkeiten.

Die leistungsstarke Software „XIA“ ermöglicht eine sofortige Analyse und Erkennung mit hoher Genauigkeit und Zuverlässigkeit und vermeidet so Fehlauswürfe. Das einwandfreie Design bietet maximale Sicherheit und Komfort für den täglichen Betrieb.

Das hygienische Design ermöglicht eine einfache Reinigung und Wartung der XD Bulk-Serie. Alle Komponenten sind schnell abnehmbar, so dass das Gerät schnell wieder einsatzbereit ist. Damit eignet sich der XD BULK besonders für alle Industriezweige, die effektive Hygienestandards gewährleisten müssen.

Lieferumfang

  • Röntgenscanner mit Bildverarbeitungssoftware XIA
  • Vollständiger Schutz gegen Strahlung (Vorhänge)
  • Integrierte Auswurfeinheit (Auswurfklappe, Mehrfachauswurfklappen oder Luftdruck-Pusher)
  • Zertifizierte Testkarten mit Glas, Keramik und Stahlkugeln in verschiedenen Durchmessern

Anwendung

Röntgenüberwachung verpackter oder unverpackter Schüttgüter:
  • Nüsse oder Mandeln,
  • Süßigkeiten,
  • getrocknete Früchte,
  • getrockenete Erbsen, Linsen etc.

Spezifikationen

Modellname XD25-L1-BULK (ehemals XBD10 BF) XD35-L1-BULK (ehemals XBD20+ BF) XD45-H1-BULK (ehemals XBD40+ BF)
Röntgenquelle einstrahlig, max. 60kV (50W), variabel in Spannung + Stromfluß einstrahlig, max. 60kV (50W), variabel in Spannung + Stromfluß einstrahlig, max. 80kV (480W), variabel in Spannung + Stromfluß
Leckstrahlung 1 µSv/h oder weniger in 10cm Abstand von der Schaltschrankoberfläche bei allen Sicherheitsvorkehrungen 1 µSv/h oder weniger 3 µSv/h oder weniger
Sicherheit Spezieller Produkttunnel, magnetische Sicherheitsschalter an Schaltschranktür und Produkttunnel, Not-Halt Schalter, Röntgen-Schlüsselschalter, Not-Halt IN / OUT Schnittstelle zur Integration in Produktionslinie Spezieller Produkttunnel, magnetische Sicherheitsschalter an Schaltschranktür und Produkttunnel, Not-Halt Schalter, Röntgen-Schlüsselschalter, Not-Halt IN / OUT Schnittstelle zur Integration in Produktionslinie Spezieller Produkttunnel, magnetische Sicherheitsschalter an Schaltschranktür und Produkttunnel, Not-Halt Schalter, Röntgen-Schlüsselschalter, Not-Halt IN / OUT Schnittstelle zur Integration in Produktionslinie
Röntgendetektor Rauscharme 307 mm CCD Zeilenkamera Diodengröße 0.8 mm, integrierter Röntgenstrahlfänger (optional Diodengröße 0.4 mm) Rauscharme 408 mm CCD Zeilenkamera Rauscharme 612 mm CCD Zeilenkamera
Strahlrichtung top down top down top down
Kühlsystem Hocheffiziente, leise DC-Filterlüfter Hocheffiziente, leise DC-Filterlüfter Hocheffiziente, leise DC-Filterlüfter
Gehäuse Hygienische Konstruktion aus Edelstahl AISI 304 / DIN EN 1.4301 (X5CrNi18-10) Hygienische Konstruktion aus Edelstahl AISI 304 / DIN EN 1.4301 (X5CrNi18-10) Hygienische Konstruktion aus Edelstahl AISI 304 / DIN EN 1.4301 (X5CrNi18-10)
Schutzart IP54 (nach IEC 60529), inklusive Bildschirm und Luftfilter, optional IP66 IP54 (nach IEC 60529), inklusive Bildschirm und Luftfilter, optional IP66 IP54 (nach IEC 60529), inklusive Bildschirm und Luftfilter, optional IP66
Förderband Polyurethangurt hellbau (FDA) Polyurethangurt hellbau (FDA) Polyurethangurt hellbau (FDA)
Gurtbreite 300 mm 400 mm 500 mm
Scanbreite 246 mm 346 mm 446 mm
Förderband Geschwindigkeit Fördergeschwindigkeit produktabhängig 30 bis 60 m/min Fördergeschwindigkeit produktabhängig 30 bis 60 m/min Fördergeschwindigkeit produktabhängig 30 bis 60 m/min
Max. Durchflussrate 4 – 25 m³/h 6 – 35 m³/h 8 – 45 m³/h
Max. Produktgewicht 7 kg (für optimale Inspektionsleistung eine Produktlage) 7 kg (für optimale Inspektionsleistung eine Produktlage) 7 kg (für optimale Inspektionsleistung eine Produktlage)
Auswurfsystem Auswurfklappe Mehrfach-Auswurfklappen Mehrfach-Auswurfklappen oder Luftdruck-Pusher
Produktspeicher 255 verschiedene Produkteinstellungen 255 verschiedene Produkteinstellungen 255 verschiedene Produkteinstellungen
Display 17“ Farb-Touchscreen 17“ Farb-Touchscreen 17“ Farb-Touchscreen
Prüfmerkmale Dichte, harter Kontrast, weicher Kontrast, Maskentechnologie, SuperKontrast, Auto-Kanten-Ausblendung, Bilder-Auto-Speichern/Laden, Multisegment-Inspektion, Metalldosen- und Metallfolien-Inspektion, Füll-Level, Generator-Energieeinstellung per Produkt, Passwortschutz Dichte, harter Kontrast, weicher Kontrast, Maskentechnologie, SuperKontrast, Auto-Kanten-Ausblendung, Bilder-Auto-Speichern/Laden, Multisegment-Inspektion, Metalldosen- und Metallfolien-Inspektion, Füll-Level, Generator-Energieeinstellung per Produkt, Passwortschutz Dichte, harter Kontrast, weicher Kontrast, Maskentechnologie, SuperKontrast, Auto-Kanten-Ausblendung, Bilder-Auto-Speichern/Laden, Multisegment-Inspektion, Metalldosen- und Metallfolien-Inspektion, Füll-Level, Generator-Energieeinstellung per Produkt, Passwortschutz
Ein-/Ausgänge Programmierbare Ausgänge (Kontamination, Bereit, NOT-AUS) Programmierbare Eingänge (NOT-AUS, Aufwecken, Drehgeber, weitere optional) Programmierbare Ausgänge (Kontamination, Bereit, NOT-AUS) Programmierbare Eingänge (NOT-AUS, Aufwecken, Drehgeber, weitere optional) Programmierbare Ausgänge (Kontamination, Bereit, NOT-AUS) Programmierbare Eingänge (NOT-AUS, Aufwecken, Drehgeber, weitere optional)
Datentransfer Ethernet für Internet Fernwartung, USB für externe Tastatur, Maus und Memory Stick Ethernet für Internet Fernwartung, USB für externe Tastatur, Maus und Memory Stick Ethernet für Internet Fernwartung, USB für externe Tastatur, Maus und Memory Stick
Max. Gewicht 0,5 t 0,7 t 1,4 t
Stromversorgung 1ph, 230 V AC +/- 10%, 50/60 Hz, bei Vollbetrieb: max 0,5 kW 1ph, 230 V AC +/- 10%, 50/60 Hz, bei Vollbetrieb: max 0,5 kW 1ph, 230 V AC +/- 10%, 50/60 Hz, bei Vollbetrieb: max 2,0 kW
Druckluftversorgung Ohne Auswurfsystem 0 MPa (0 bar / 0 psi) Mit optionalem Auswurfsystem 0,4 MPa (4 bar / 58 psi) Ohne Auswurfsystem 0 MPa (0 bar / 0 psi) Mit optionalem Auswurfsystem 0,4 MPa (4 bar / 58 psi) Ohne Auswurfsystem 0 MPa (0 bar / 0 psi) Mit optionalem Auswurfsystem 0,4 MPa (4 bar / 58 psi)
Umgebung 10°C bis +30°C, rel. Feuchte max. 90% (nicht kondensierend) Option: zusätzliche Klimageräte zur Erweiterung des Temperaturbereiches möglich 10°C bis +30°C, rel. Feuchte max. 90% (nicht kondensierend) Option: zusätzliche Klimageräte zur Erweiterung des Temperaturbereiches möglich 10°C bis +30°C, rel. Feuchte max. 90% (nicht kondensierend) Option: zusätzliche Klimageräte zur Erweiterung des Temperaturbereiches möglich
Konformitäten CE, deutsche Röntgenverordnung RöV, Länderspezifische Anpassung für andere Staaten CE, deutsche Röntgenverordnung RöV, Länderspezifische Anpassung für andere Staaten CE, deutsche Röntgenverordnung RöV, Länderspezifische Anpassung für andere Staaten
